|
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | FQ |
| प्रमाणन | IATF16949 |
| मॉडल संख्या | रबर 1 |

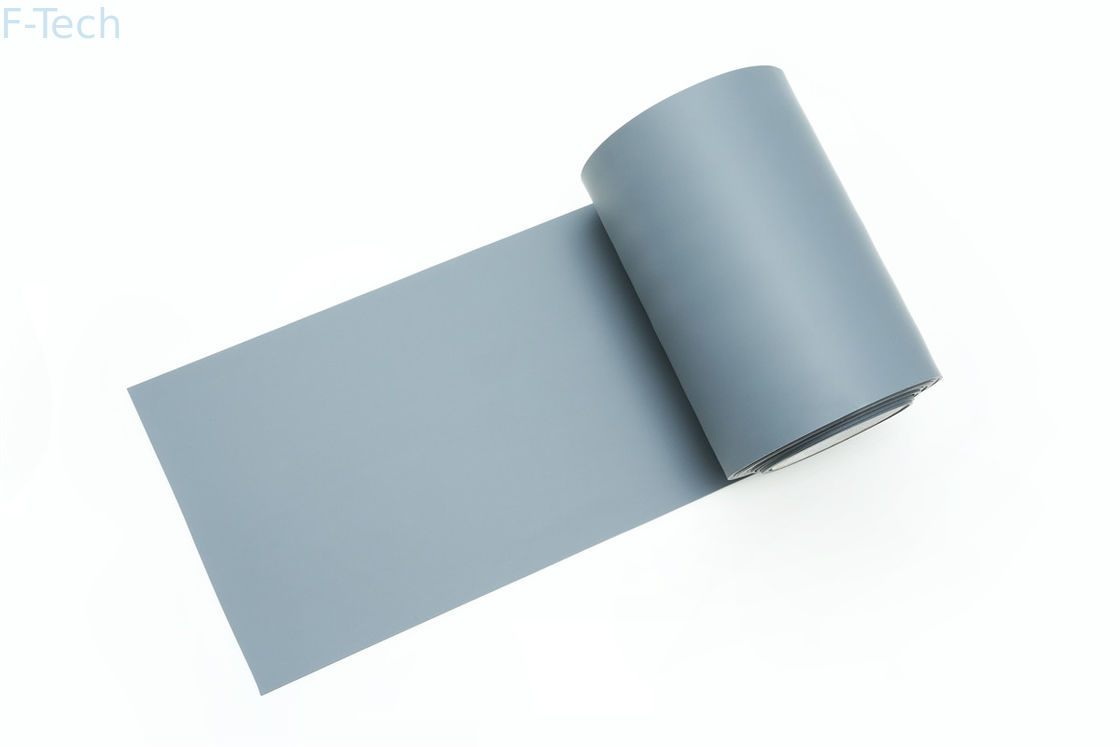

बैटरी रैपिंग फ्लेम बैरियर फिल्म्स हाई फ्लेम रिटार्डेंट सिलिकॉन रबर बैटरी थर्मल रैप
इसका उपयोग बैटरी पैक कोशिकाओं के बीच बफरिंग ऊर्जा अवशोषण का एहसास करने के लिए किया जाता है।
मुख्य प्रदर्शन पैरामीटर तालिका में दिखाए गए हैं
| क्रमिक संख्या | परीक्षण चीज़ें | इकाई | परीक्षण मानक | क्रमांक। | |||
| एसआर 35-ए | एसआर 40-ए | एसआर 50-ए | एसआर 60-ए | ||||
| 1 | कठोरता | शोर ए | जीबी/टी531.1-2008 | 35 ± 7 | 40±10 | 50±10 | 60±10 |
| 2 | घनत्व | जी / सेमी3 | 4.3.2 | 0.8≤μ±3σ≤1.4 | 1.00≤μ±3σ≤1.51 | 1.00≤μ±3σ≤1.51 | 1.1≤μ±3σ≤1.5 |
| 3 | 25℃संपीड़न वक्र | एमपीए | जीबी/टी 7757-2009 | 10%:0.12≤μ±3σ≤0.22 | 10%:0.25≤μ±3σ≤0.53 | 10%:0.25≤μ±3σ≤0.75 | 10%:0.45≤μ±3σ≤0.80 |
| 20%:0.25≤μ±3σ≤0.45 | 20%:0.50≤μ±3σ≤0.86 | 20%:0.63≤μ±3σ≤1.77 | 20%:0.95≤μ±3σ≤1.45 | ||||
| 30%:0.45≤μ±3σ≤0.7 | 30%:0.68≤μ±3σ≤1.32 | 30%:1.20≤μ±3σ≤2.24 | 30%:1.50≤μ±3σ≤2.50 | ||||
| 4 | 25℃दबाव में कतरनी प्रदर्शन | शक्ति: μ-3σ≥0.8 | दबाव में कतरनी ताकत: μ-3σ≥0.5 | दबाव में कतरनी ताकत: μ-3σ≥0.2 | दबाव में कतरनी ताकत: μ-3σ≥0.8 | ||
| मापांक: Min≥0.75 | दबाव में कतरनी मापांक: Min≥0.75 | दबाव में कतरनी मापांक: Min≥0.75 | दबाव में कतरनी मापांक: Min≥0.75 | ||||
| 5 | 25℃तन्यता ताकत | एमपीए | जीबी/टी 528-2009 | μ-3σ≥0.8 | μ-3σ≥1.1 | μ-3σ≥1.65 | / |
| 6 | -30℃संपीड़न वक्र | एमपीए | जीबी/टी 7757-2009 | 10%:0.08≤μ±3σ≤.0.22 | 10%:0.25≤μ±3σ≤0.53 | 10%:0.35≤μ±3σ≤0.65 | 10%:0.55≤μ±3σ≤0.90 |
| 20%:0.25≤μ±3σ≤0.45 | 20%:0.50≤μ±3σ≤0.86 | 20%:0.90≤μ±3σ≤1.20 | 20%:1.10≤μ±3σ≤1.95 | ||||
| 30%:0.45≤μ±3σ≤0.9 | 30%:0.68≤μ±3σ≤1.32 | 30%:1.50≤μ±3σ≤2.00 | 30%:2.00≤μ±3σ≤3.95 | ||||
| 7 | -30℃दबाव में कतरनी प्रदर्शन | शक्ति: μ-3σ≥0.8 | दबाव में कतरनी ताकत: μ-3σ≥0.5 | दबाव में कतरनी ताकत: μ-3σ≥0.2 | दबाव में कतरनी ताकत: μ-3σ≥0.8 | ||
| मापांक: Min≥0.75 | दबाव में कतरनी मापांक: Min≥0.75 | दबाव में कतरनी मापांक: Min≥0.75 | दबाव में कतरनी मापांक: Min≥0.75 | ||||
| 8 | -30℃तन्यता ताकत | एमपीए | जीबी/टी 528-2009 | μ-3σ≥0.8 | μ-3σ≥1.1 | μ-3σ≥1.65 | / |
| 9 | 60℃संपीड़न वक्र | एमपीए | जीबी/टी 7757-2009 | 10%:0.12≤μ±3σ≤0.22 | 10%:0.25≤μ±3σ≤0.53 | 10%:0.35≤μ±3σ≤0.70 | 10%:0.35≤μ±3σ≤0.80 |
| 20%:0.25≤μ±3σ≤0.45 | 20%:0.50≤μ±3σ≤0.86 | 20%:0.80≤μ±3σ≤1.30 | 20%:0.65≤μ±3σ≤1.60 | ||||
| 30%:0.45≤μ±3σ≤0.7 | 30%:0.68≤μ±3σ≤1.32 | 30%:1.00≤μ±3σ≤2.10 | 30%:1.00≤μ±3σ≤2.50 | ||||
| 10 | 60℃दबाव में कतरनी प्रदर्शन | शक्ति: μ-3σ≥0.8 | दबाव में कतरनी ताकत: μ-3σ≥0.5 | दबाव में कतरनी ताकत: μ-3σ≥0.2 | दबाव में कतरनी ताकत: μ-3σ≥0.8 | ||
| मापांक: Min≥0.75 | दबाव में कतरनी मापांक: Min≥0.75 | दबाव में कतरनी मापांक: Min≥0.75 | दबाव में कतरनी मापांक: Min≥0.75 | ||||
| 11 | 60℃तन्यता ताकत | एमपीए | जीबी/टी 528-2009 | μ-3σ≥0.8 | μ-3σ≥1.1 | μ-3σ≥1.65 | / |
| 12 | डबल 85 पोस्ट-एजिंग कम्प्रेशन कर्व | एमपीए | जीबी/टी 7757-2009 | 10%:0.12≤μ±3σ≤0.22 | 10%:0.25≤μ±3σ≤0.53 | 10%:0.50≤μ±3σ≤0.70 | 10%:0.40≤μ±3σ≤1.90 |
| 20%:0.25≤μ±3σ≤0.45 | 20%:0.50≤μ±3σ≤0.86 | 20%:0.90≤μ±3σ≤1.30 | 20%:1.00≤μ±3σ≤3.20 | ||||
| 30%:0.45≤μ±3σ≤0.75 | 30%:0.68≤μ±3σ≤1.32 | 30%:1.40≤μ±3σ≤2.10 | 30%:1.70≤μ±3σ≤5.50 | ||||
| 13 | दबाव में डबल 85 पोस्ट-एजिंग कतरनी प्रदर्शन | शक्ति: μ-3σ≥0.8 | दबाव में कतरनी ताकत: μ-3σ≥0.5 | दबाव में कतरनी ताकत: μ-3σ≥0.2 | दबाव में कतरनी ताकत: μ-3σ≥0.8 | ||
| मापांक: Min≥0.75 | दबाव में कतरनी मापांक: Min≥0.75 | दबाव में कतरनी मापांक: Min≥0.75 | दबाव में कतरनी मापांक: Min≥0.75 | ||||
| 14 | डबल 85 पोस्ट-एजिंग तन्य शक्ति | एमपीए | जीबी/टी 528-2009 | μ-3σ≥0.8 | μ-3σ≥1.1 | μ-3σ≥1.65 | / |
| 15 | उच्च और निम्न-तापमान चक्र के बाद संपीड़न वक्र | एमपीए | जीबी/टी 7757-2009 | 10%:0.12≤μ±3σ≤0.22 | 10%:0.25≤μ±3σ≤0.53 | 10%:0.45≤μ±3σ≤0.65 | 10%:0.50≤μ±3σ≤2.20 |
| 20%:0.25≤μ±3σ≤0.45 | 20%:0.50≤μ±3σ≤0.86 | 20%:0.85≤μ±3σ≤1.35 | 20%:1.00≤μ±3σ≤4.00 | ||||
| 30%:0.45≤μ±3σ≤0.7 | 30%:0.68≤μ±3σ≤1.32 | 30%:1.30≤μ±3σ≤2.50 | 30%:1.80≤μ±3σ≤6.80 | ||||
| 16 | उच्च और निम्न तापमान के बाद दबाव में कतरनी प्रदर्शन | एमपीए | एएसटीएम C273C /273M-16 | शक्ति: μ-3σ≥0.8 | दबाव में कतरनी ताकत: μ-3σ≥0.5 | दबाव में कतरनी ताकत: μ-3σ≥0.2 | दबाव में कतरनी ताकत: μ-3σ≥0.8 |
| मापांक: Min≥0.75 | दबाव में कतरनी मापांक: Min≥0.75 | दबाव में कतरनी मापांक: Min≥0.75 | दबाव में कतरनी मापांक: Min≥0.75 | ||||
| 17 | उच्च और निम्न-तापमान चक्र के बाद तन्य शक्ति | एमपीए | जीबी/टी 528-2009 | μ-3σ≥0.8 | μ-3σ≥1.1 | μ-3σ≥1.65 | / |
| 18 | ज्वाला मंदक | / | UL94 | UL94 V0 (2 मिमी) | V0 (t≥2mm) | V0 (t≥2mm) | V0 (t≥2mm) |
| वी1(1≤t<2 मिमी) | वी1(1≤t<2 मिमी) | वी1(1≤t<2 मिमी) | |||||
| एचबी (0.4≤t<1 मिमी) | एचबी (0.4≤t<1 मिमी) | एचबी (0.4≤t<1 मिमी) | |||||
| 19 | निषिद्ध वस्तु | / | RoHS और पहुंच और ELV | RoHS और पहुंच और ELV | RoHS और पहुंच और ELV | RoHS और पहुंच और ELV | RoHS और पहुंच और ELV |
| 20 | इन्सुलेशन | एमΩ | 1000 वी डीसी 60 एस | μ-3σ≥500 | μ-3σ≥500 | μ-3σ≥500 | μ-3σ≥500 |
| 21 | मुक़ाबला | एमए | 2700 वी डीसी 60 एस | μ+3σ≤1 | μ+3σ≤1 | μ+3σ≤1 | μ+3σ≤1 |
| 22 | ऊष्मीय चालकता | डब्ल्यू/(एम·के) | जीबी/टी 10295-2008 | μ+3σ≤0.8 | μ+3σ≤0.8 | μ+3σ≤0.8 | μ+3σ≤0.8 |
| 23 | विशिष्ट गर्मी की क्षमता | जे/(जी·के) | एएसटीएम ई 1269-2011 | μ-3σ≥0.9 | μ-3σ≥0.9 | μ-3σ≥0.9 | μ-3σ≥0.9 |
| 24 | तनाव प्रतिधारण दर | % | जीबी/टी1685-2008 | ≥40 | ≥40 | ≥40 | ≥40 |
| 25 | 25℃दो तरफा चिपकने के साथ कतरनी ताकत | एमपीए | एएसटीएम डी 1002 | मिन≥0.8 | मिन≥0.8 | मिन≥1.1 | मिन≥1.5 |
| 26 | -30℃दो तरफा चिपकने के साथ कतरनी ताकत | एमपीए | एएसटीएम डी 1002 | मिन≥0.6 | मिन≥0.8 | मिन≥1.1 | मिन≥1.5 |
| 27 | 60℃दो तरफा चिपकने के साथ कतरनी ताकत | एमपीए | एएसटीएम डी 1002 | मिन≥0.6 | मिन≥0.8 | मिन≥0.6 | मिन≥1.5 |
| 28 | डबल-साइड एडहेसिव के साथ डबल 85 एजिंग शीयर स्ट्रेंथ | एमपीए | एएसटीएम डी 1002 | मिन≥0.6 | मिन≥0.8 | मिन≥1.1 | मिन≥1.5 |
| 29 | दो तरफा चिपकने वाले उच्च और निम्न-तापमान चक्र के बाद कतरनी ताकत | एमपीए | एएसटीएम डी 1002 | मिन≥0.6 | मिन≥0.8 | मिन≥1.1 | मिन≥1.5 |
विशिष्ट आवेदन पत्र
हमसे किसी भी समय संपर्क करें
